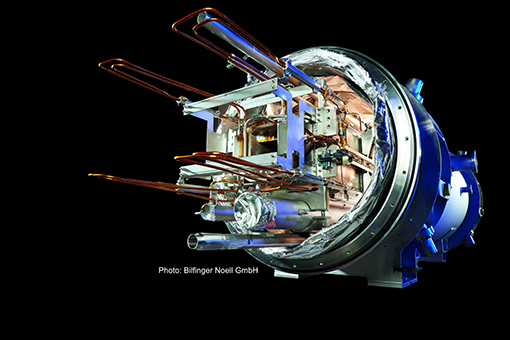

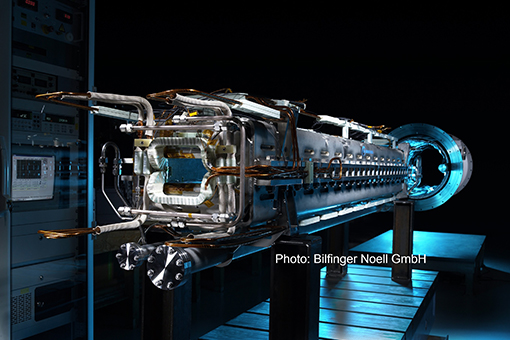

SIS 100 Dipole
Bilfinger Noell fertigt 111 SIS 100 Dipole für den Teilchenbeschleuniger am Internationalen Beschleunigungszentrum (FAIR), das beim GSI Helmholtzzentrum für Schwerionenforschung in Darmstadt errichtet wird.

Diese Dipole verfügen über superferromagnetische Eigenschaften, wodurch sie sehr schnell auf bis zu 4 T/s beschleunigt werden können.

Technische Daten:
Anzahl Magnete: 111
Maximum flux density: 1,9 T
Ramp rate: 4 T/s
Gewicht pro Magnet: 3 to
Länge pro Magnet: 3,20 m
Krümmungsradius: 52,6 m
